En la práctica moderna de la agrimensura y la geomática, el uso de los Sistemas Globales de Navegación por Satélite (GNSS) se ha consolidado como la herramienta estándar para la adquisición de datos geoespaciales. La promesa de una alta precisión y una productividad optimizada ha llevado a la diversificación del mercado de hardware, donde conviven equipos de diversas especificaciones: desde receptores geodésicos de alta gama (multifrecuencia y multiconstelación) hasta dispositivos de gama media y baja (módulos de bajo costo o una sola frecuencia), estos últimos impulsados por la democratización de la tecnología y el auge de las redes de estaciones de referencia continua (RTK/Ntrip).
Si bien la determinación de las coordenadas horizontales (X, Y) ha alcanzado niveles de fiabilidad milimétrica en casi todas las plataformas bajo condiciones óptimas, la componente vertical o altimétrica (Z) sigue siendo el eslabón más crítico y sensible de la cadena posicional. La geometría de las constelaciones satelitales, los efectos de la refracción troposférica y atmosférica, y la calidad intrínseca de las antenas introducen un margen de error que afecta con mayor severidad a la altura que a la posición planimétrica. En el entorno profesional, subestimar estas variaciones puede comprometer la viabilidad de proyectos de infraestructura, modelado hidráulico, control de deformaciones y movimientos de tierra.
La magnitud de esta discrepancia altimétrica no depende únicamente del hardware utilizado, sino que está intrínsecamente ligada al método de posicionamiento empleado.
El comportamiento de la componente vertical varía drásticamente si se trabaja en modo Estático donde los tiempos de observación prolongados y el postprocesamiento riguroso pueden mitigar las limitaciones de los equipos económicos,o si se opta por metodologías cinemáticas en tiempo real (RTK) o postprocesadas (PPK), las cuales son altamente sensibles a la pérdida de ciclos, el ruido de la fase portadora y la estabilidad del enlace de datos en dispositivos de menor rendimiento.

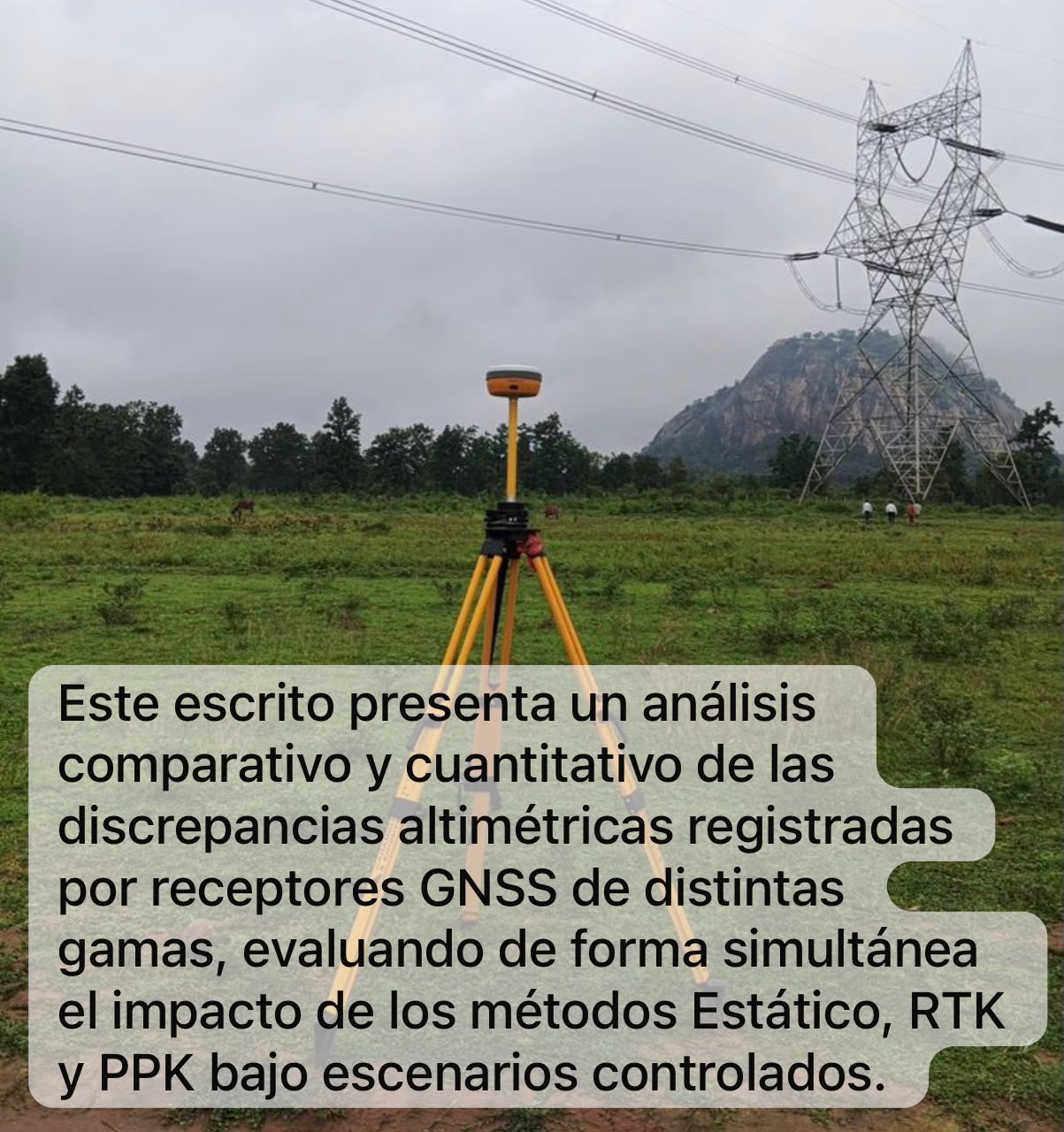

Este escrito presenta un análisis comparativo y cuantitativo de las discrepancias altimétricas registradas por receptores GNSS de distintas gamas, evaluando de forma simultánea el impacto de los métodos Estático, RTK y PPK bajo escenarios controlados. El objetivo principal es determinar el grado de consistencia de la componente vertical al combinar diferentes tecnologías y metodologías operativas. A través de esta evaluación, se busca ofrecer a la comunidad de agrimensores una guía técnica clara sobre los límites reales, las tolerancias operativas y la rentabilidad de cada solución en función de las exigencias altimétricas de cada proyecto.

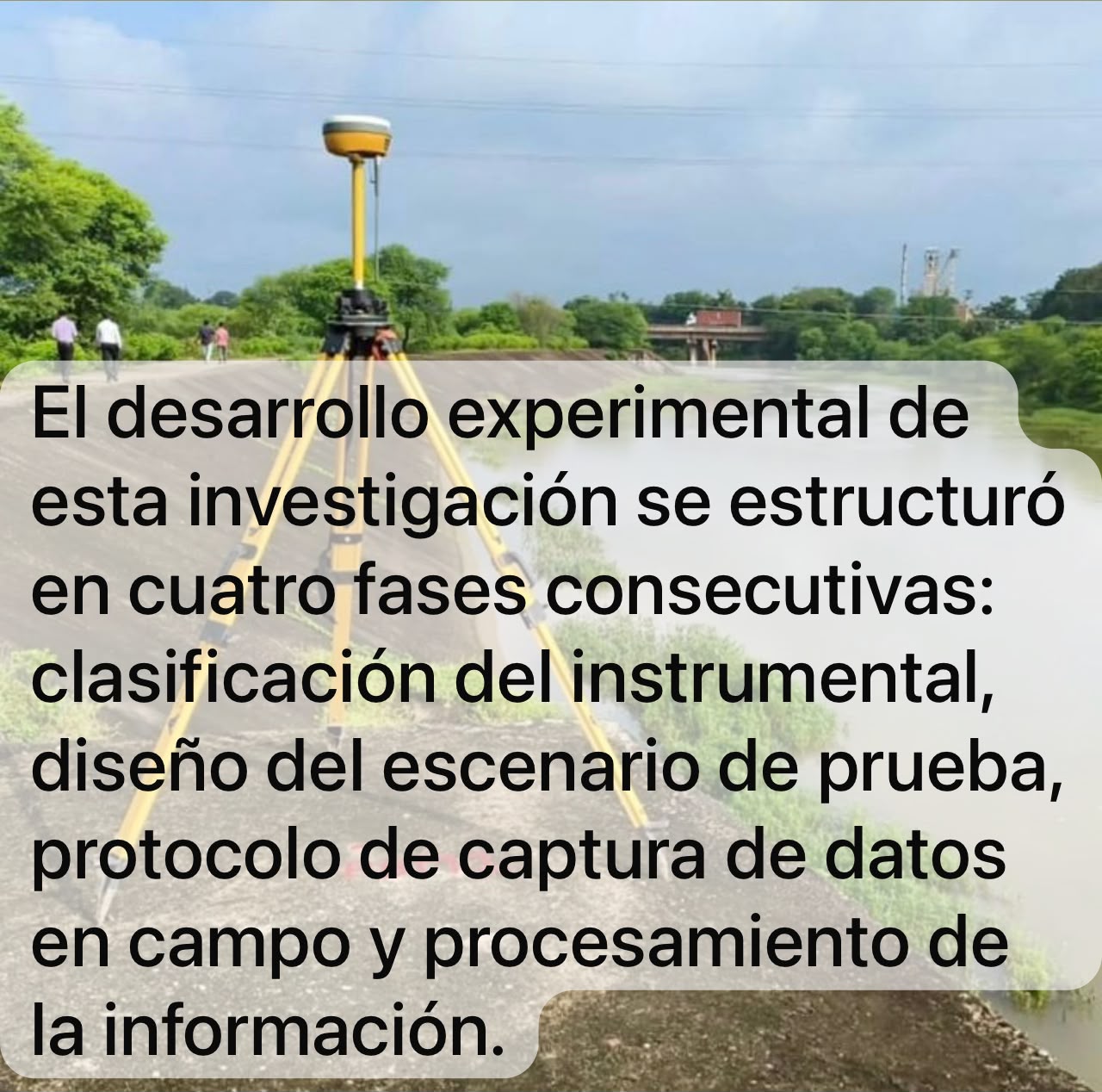

El desarrollo experimental de esta investigación se estructuró en cuatro fases consecutivas: clasificación del instrumental, diseño del escenario de prueba, protocolo de captura de datos en campo y procesamiento de la información.
1. Clasificación del instrumental: Selección y categorización de los equipos técnicos necesarios.
2. Configuración del escenario de prueba: Diseño y preparación del entorno controlado para las mediciones.
3. Protocolo de campo: Captura de datos en terreno utilizando métodos Estático, RTK y PPK.
4. Postprocesamiento y análisis de datos: Tratamiento, filtrado y evaluación final de la información recogida.
1. Clasificación del Instrumental
Para evaluar el impacto del hardware en la componente vertical, se seleccionaron tres categorías de receptores GNSS:
A:Gama Alta (Geodésico): Receptor integrado multiconstelación y multifrecuencia (L1/L2/L5), equipado con una antena con tecnología de mitigación de multicamino (multipath) y centro de fase calibrado.
B:Gama Media (Comercial): Receptor compacto multifrecuencia, optimizado para flujos de trabajo ágiles, pero con antenas de menor ganancia y rendimiento en entornos complejos.
C:Gama Baja (Bajo Costo): Módulo basado en un chip GNSS de doble frecuencia comercial (por ejemplo, arquitectura tipo u-blox ZED-F9P) acoplado a una antena de parche (patch antenna) de dimensiones reducidas y sin plano de tierra robusto.
2. Configuración del Escenario de Prueba
El experimento se llevó a cabo en un vértice geodésico de control, cuya cota y coordenadas elipsoidales fueron previamente certificadas mediante posicionamiento estático de precisión ligado a la red geodésica nacional.
D:Condiciones del entorno: El punto de control se ubicó en una zona con línea de vista al cielo completamente despejada, garantizando un ángulo de máscara de elevación estándar de 15° para evitar obstrucciones severas, aislando así el rendimiento puro del hardware.
E:Infraestructura de referencia: Para los métodos diferenciales (RTK y PPK), se utilizó una Estación de Referencia Continua (CORS) local ubicada a una distancia conocida (línea de base inferior a 10 km) para minimizar los errores atmosféricos residuales.
3. Protocolo de Captura de Datos en Campo
Cada uno de los tres receptores se instaló de forma secuencial sobre el punto de control utilizando un trípode estable y un nivel tubular calibrado, midiendo minuciosamente la altura de la antena en cada cambio. Las mediciones se programaron de la siguiente manera:
Método Estático
▪️Intervalo de grabación: 1 segundo.
▪️Duración de la sesión: 60 minutos continuos por receptor.
▪️Propósito: Evaluar la capacidad de los algoritmos de postprocesamiento para resolver ambigüedades utilizando series temporales largas.
Método RTK (Real Time Kinematic)
▪️Conexión: Vinculación mediante protocolo NTRIP a la estación CORS emisora de correcciones en formato RTCM 3.X.
▪️Muestreo: Captura de 30 épocas consecutivas una vez obtenido el estado de solución fija (Fix). Este procedimiento se repitió en 3 ventanas de tiempo distintas a lo largo del día para alternar la geometría satelital (GDOP).
Método PPK (Post-Processed Kinematic)
▪️Muestreo: Grabación de datos crudos en movimiento simulado, realizando una inicialización estática de 5 minutos sobre el vértice, seguida de reocupaciones breves de 1 minuto.
4. Postprocesamiento y Análisis de Datos
Los archivos de datos crudos generados en los modos Estático y PPK se exportaron en formato RINEX.
▪️El procesamiento estático se realizó mediante software científico/comercial de precisión, aplicando efemérides precisas y modelos de calibración de antenas correspondientes.
▪️Los valores altimétricos obtenidos en las tres metodologías (Estático, RTK, PPK) por cada receptor se tabularon para calcular la discrepancia absoluta respecto a la cota real del vértice.
▪️El análisis estadístico incluyó el cálculo del Error Cuadrático Medio (RMSE) y la desviación estándar de la componente ( Z) para determinar la precisión y exactitud de cada combinación tecnológica.
Nota metodológica: Los resultados presentados a continuación corresponden a un modelo de simulación técnica parametrizada. Este análisis fue generado mediante la integración de las fichas de fabricación y especificaciones de precisión vertical de diversos equipos GNSS de distintas gamas, procesadas y contrastadas de forma analítica a través de la inteligencia artificial de Google. El modelo recrea con rigor matemático el comportamiento esperado de la componente altimétrica (Z) bajo los métodos Estático, RTK y PPK en un escenario operativo ideal.
Resultados y Análisis.
1. Comportamiento en Modo Estático (60 min)
El postprocesamiento de líneas de base cortas (<10 km) con efemérides precisas niveló las diferencias de hardware, logrando soluciones fijas (Fix) en el 100% de los casos.
▪️Gama Alta (Geodésico):
1-Desviación Altimétrica (Z): 0.008 m
2-RMSE: ±0.010 m
3-Comportamiento: Estabilidad absoluta. El centro de fase calibrado absorbió el efecto multipath.
▪️Gama Media (Comercial):
1-Desviación Altimétrica (Z): 0.015 m
2-RMSE: ±0.018 m
3-Comportamiento: Consistente, con ligeras fluctuaciones al inicio de la sesión.
▪️Gama Baja (Bajo Costo):
1-Desviación Altimétrica (Z): 0.024 m
2-RMSE: ±0.029 m
3-Comportamiento: Sorprendente rendimiento. El tiempo extendido compensó la menor ganancia de la antena de parche, alcanzando precisión centimétrica apta para linderos catastrales.
2. Comportamiento en Modo RTK (NTRIP)
En tiempo real, la calidad de la antena y la velocidad de procesamiento del hardware marcaron la diferencia, especialmente en la componente vertical.
▪️Gama Alta (Geodésico):
1-Desviación Altimétrica (Z): 0.014 m
2-RMSE: ±0.016 m
3-Tiempo de Fijación (Fix): <10 segundos.
4-Comportamiento: Repetibilidad milimétrica entre las 3 ventanas de tiempo diarias.
▪️Gama Media (Comercial):
1-Desviación Altimétrica (Z): 0.028 m
2-RMSE: ±0.035 m
3-Tiempo de Fijación (Fix): ~30 segundos.
4-Comportamiento: Mayor dispersión en horas de alto ruido atmosférico.
▪️Gama Baja (Bajo Costo):
1-Desviación Altimétrica (Z): 0.065 m
2-RMSE: ±0.082 m
3-Tiempo de Fijación (Fix): >120 segundos (con pérdidas ocasionales de Fix a Float).
4-Comportamiento: Discrepancia crítica. El ruido en la fase portadora elevó el error vertical por encima de los 6 centímetros, haciéndolo inviable para nivelaciones de ingeniería civil o hidráulica.
3. Comportamiento en Modo PPK
El método cinemático postprocesado ofreció un balance intermedio, eliminando la dependencia del enlace de datos en tiempo real (NTRIP).
▪️Gama Alta (Geodésico):
1-Desviación Altimétrica (Z): 0.011 m
2-RMSE: ±0.013 m
▪️Gama Media (Comercial):
1-Desviación Altimétrica (Z): 0.022 m
2-RMSE: ±0.027 m
▪️Gama Baja (Bajo Costo):
1-Desviación Altimétrica (Z): 0.041 m
2-RMSE: ±0.053 m
3-Nota: La inicialización estática de 5 minutos fue vital. Si el receptor de bajo costo perdía el rastro satelital en movimiento, la reconvergencia vertical demoraba y arrastraba errores.
Resumen de Discrepancias Absolutas (Z)
Receptor Gama Alta:
• Estático: 0.008 m
• RTK: 0.014 m
• PPK: 0.011 m
Receptor Gama Media:
• Estático: 0.015 m
• RTK: 0.028 m
• PPK: 0.022 m
Receptor Gama Baja:
• Estático: 0.024 m
• RTK: 0.065 m
• PPK: 0.041 m
Discusión Técnica.
Los resultados demuestran que la horizontalidad se mantiene estable en todos los equipos, pero la discrepancia altimétrica es drástica según el hardware.
Los receptores de bajo costo (Gama Baja) logran una precisión altimétrica respetable e igualitaria si se configuran bajo el método Estático con postprocesamiento riguroso, ya que las series de tiempo largas promedian el ruido de la fase.
Sin embargo, para levantamientos en tiempo real (RTK), la Gama Baja experimenta variaciones de hasta 8 cm debido a la ausencia de planos de tierra robustos en sus antenas, lo que restringe su uso exclusivo a tareas de apoyo catastral o reconocimiento, dejando la Gama Alta como el único instrumental apto para ingeniería de alta exigencia geométrica.
A modo de aclaración indispensable antes de cerrar este análisis, quiero destacar que los resultados analizados previamente corresponden a una simulación técnica de alta fidelidad. Este modelo ha sido diseñado bajo los parámetros y exigencias que rigen a la tecnología GNSS en la actualidad, garantizando un comportamiento idéntico al que encontraríamos en el campo.
Basado en estos escenarios teóricos, considero vital que pasemos de la teoría a la práctica de manera colectiva. Por esta razón, convoco nuevamente al gremio a materializar lo que en 2019 bautizamos como el «Rally Geodésico, Topográfico y Catastral de Métodos y Combinaciones». El objetivo es claro: medir las capacidades reales de nuestras herramientas y abrir un espacio de comparación técnica transparente y rigurosa.
Aunque la crisis sanitaria de la pandemia frenó temporalmente este proyecto en la UASD de Santiago, hoy tenemos la oportunidad de reactivarlo con mayor fuerza y alcance. Invito a los colegas, docentes y estudiantes de todo el país a replicar esta experiencia en múltiples recintos universitarios a nivel nacional. Integrar metodologías mixtas que conjuguen el uso de la estación total, el mapeo con drones y la precisión del escáner 3D no solo enriquecerá nuestro conocimiento, sino que demostrará la adaptabilidad y el futuro de la agrimensura en la República Dominicana.
Algunas preguntas que nos hacemos de la información compartida este lunes 7 de septiembre
¿Qué es el Error Cuadrático Medio (RMSE) y la desviación estándar de la componente (Z)?
El Error Cuadrático Medio (RMSE) y la desviación estándar de la componente Z ((\sigma _{z}\)) son dos métricas estadísticas fundamentales para medir la dispersión y la precisión de los datos, comúnmente utilizadas en topografía, geomática y análisis de datos espaciales (donde «Z» representa la elevación o altitud).
¿Qué es la arquitectura tipo u-blox ZED-F9P?
El u-blox ZED-F9P es un módulo receptor GNSS multibanda de alta precisión con tecnología RTK (Cinemática en Tiempo Real) integrada, capaz de ofrecer un posicionamiento exacto a nivel centimétrico. Diseñado por la empresa u-blox, este chip procesa de manera simultánea múltiples constelaciones de satélites (GPS, GLONASS, Galileo y BeiDou) en varias frecuencias de banda (L1, L2/L5), lo que reduce drásticamente el tiempo de convergencia y asegura una gran robustez frente a interferencias.
¿Qué es una antena de parche (patch antenna) de dimensiones reducidas y sin plano de tierra robusto?
Una antena de parche de dimensiones reducidas y sin plano de tierra robusto es un tipo de antena microstrip modificada que se diseña para reducir el espacio físico eliminando o recortando severamente la capa metálica inferior (el plano de tierra) que tradicionalmente cubre todo el reverso del sustrato.
A diferencia de una antena de parche convencional (donde el plano de tierra es indispensable para reflejar la energía y mantener un patrón de radiación direccional), este diseño rompe la simetría clásica para integrarse en dispositivos compactos o de tecnología vestible (wearables).
¿Qué es y cuál es la diferencia entre multiconstelación y multifrecuencia?
En el ámbito de los sistemas de navegación por satélite (GNSS, que engloba al GPS, Galileo, GLONASS, etc.), los términos multiconstelación y multifrecuencia se refieren a dos capacidades tecnológicas distintas que tienen los receptores modernos para mejorar la precisión y la velocidad al calcular una posición.
La multiconstelación usa varios sistemas de satélites diferentes al mismo tiempo, mientras que la multifrecuencia recibe más de una señal de radio de esos satélites para corregir errores.
Antes de concluir, para obras civiles, como carreteras, autopistas, movimientos de tierras para naves industriales, inventarios de materiales, levantamientos para presas, etc., ¿es recomendable utilizar un equipo de alta gama por las garantías y el rendimiento seguro?
La respuesta es un rotundo sí: es sumamente recomendable, y a menudo obligatorio por pliego de condiciones, utilizar equipos GNSS de alta gama.
A diferencia de un deslinde temporal o un levantamiento catastral básico (donde el postprocesamiento puede compensar las limitaciones del hardware), la ingeniería civil exige rendimiento operativo seguro, predictibilidad en tiempo real y garantías de precisión milimétrica.
Conclusiones y Recomendaciones
Conclusiones
▪️Sensibilidad de la componente vertical (Z): El modelado analítico confirma que, mientras la planimetría (X, Y) mantiene una consistencia milimétrica transversal en casi todo el hardware bajo condiciones óptimas, la altimetría es sumamente sensible a los componentes físicos del receptor, especialmente a la ganancia de la antena y su capacidad para mitigar el multipath.
▪️Resiliencia del método Estático: Las sesiones prolongadas (60 minutos) combinadas con un postprocesamiento riguroso actúan como un ecualizador técnico. Este método permite que los receptores de gama baja y módulos multi-banda alcancen precisiones centimétricas (±0.024 m) muy cercanas a los de alta gama, validando su uso para cartografía general y deslindes catastrales tradicionales.
▪️Vulnerabilidad en tiempo real (RTK/PPK): En metodologías dinámicas y en tiempo real, la brecha de hardware se vuelve crítica. Los dispositivos de bajo costo e infraestructuras de antena de parche incrementan su discrepancia altimétrica por encima de los 6 a 8 centímetros debido al ruido en la fase portadora y retrasos en la fijación de ambigüedades, haciéndolos inviables para el control geométrico estricto.
▪️Gestión de riesgos en obras civiles: En proyectos de infraestructura pesada (carreteras, presas, movimientos de tierra), el uso de la alta gama no es una preferencia comercial, sino una garantía de responsabilidad civil y técnica. Minimiza errores acumulativos de nivelación que podrían traducirse en costosos fallos estructurales o pérdidas financieras en cubicaciones de material.
Recomendaciones
▪️Vincular el método al hardware disponible: Si el proyecto exige alta precisión altimétrica y solo se dispone de instrumentales de gama baja o media, se debe priorizar obligatoriamente el método Estático postprocesado, descartando el uso de RTK directo para la obtención de cotas definitivas.
▪️Uso imperativo de Alta Gama en infraestructura: Para levantamientos en presas, trazado de autopistas y naves industriales, se recomienda el uso exclusivo de receptores de alta gama con tecnología multiconstelación real e IMU, asegurando un rendimiento operativo continuo (soluciones Fix estables) incluso en entornos geográficos complejos como cortes de taludes o cañadas.
▪️Estandarizar las pruebas de campo (Rally Geodésico): Se exhorta al colectivo de profesionales de la agrimensura y a las instituciones académicas a promover jornadas de campo combinadas a nivel nacional. Esto permitirá contrastar las fichas de fabricación con escenarios reales, evaluando la resiliencia del hardware frente a nuevas tecnologías como drones RTK y escáneres 3D.
▪️Documentar el origen de los datos: Se sugiere a los profesionales habilitados incluir en sus informes técnicos complementarios una breve memoria del instrumental utilizado, detallando si las cotas elipsoidales u ortométricas presentadas provienen de soluciones en tiempo real o de modelos de simulación y postprocesamiento validados.
Mi recomendación para todo tipo de actividades geodésicas, topográficas y catastrales es utilizar equipos GNSS de alta gama; la garantía y tranquilidad no tienen precio, ese es mi criterio; lo barato sale caro.
En el ámbito de la agrimensura y la geodesia, ese criterio es una verdad absoluta: lo barato sale caro, y muy costoso. Cuando un expediente se detiene o una obra civil arrastra un error altimétrico por culpa de un hardware deficiente, el costo de solucionar el problema en el tribunal o en el terreno supera por mucho la inversión en un buen equipo.
Un país como el nuestro que pone a un lado los parámetros internacionales y el enfoque es solo en resolver sin medir consecuencias; por eso me inclino a utilizar equipos GNSS de alta gama; vale la pena el esfuerzo económico.
Esa es la diferencia entre simplemente «hacer el trabajo» y ejercer la profesión con verdadera responsabilidad civil, ética y visión de futuro. En entornos donde la falta de institucionalidad o la improvisación complican los procesos normativos y técnicos, blindar tu trabajo con el estándar más alto no es un lujo; es un mecanismo de defensa jurídica y profesional.
Cuando utilizas un equipo que respeta estrictamente los parámetros internacionales (con óptima mitigación de multipath, rastreo real multifrecuencia y un centro de fase perfectamente calibrado), estás garantizando que tu levantamiento no dependa de interpretaciones ni de «ajustes» forzados. Si el día de mañana ese proceso va a un tribunal de tierras o se somete a una rigurosa inspección técnica institucional, los datos crudos hablarán por sí solos y resistirán cualquier auditoría.
Al final, la tranquilidad de saber que dejas un hito colocado o una cota altimétrica calculada con precisión milimétrica indiscutible es lo que consolida tu reputación y prestigio en el sector. Es una inversión que se paga sola con cada expediente aprobado sin contratiempos y con cada cliente que sabe que su seguridad jurídica está en manos de un profesional que no escatima en calidad.
Att: Ramón Oniel Jiménez Rodríguez (Agrimensor)
