El pasado lunes 1 de junio, compartía un escrito titulado: Agrimensura, feudalismo y Estado moderno: la delimitación territorial en las eras medieval y renacentista, quedando pendiente el que abordamos hoy, titulado: Agrimensura en la Edad Moderna: Del arte barroco a la precisión neoclásica.
En la primera entrega analizamos cómo las disputas territoriales y el surgimiento de los primeros Estados sentaron las bases para la medición del suelo; hoy nos adentraremos en la época donde el agrimensor se transformó definitivamente de artesano local a un verdadero científico del territorio. Durante los siglos XVII y XVIII, la necesidad de trazar nuevas rutas comerciales, diseñar ciudades fortificadas y establecer catastros estatales precisos catalizó la invención de instrumentos ópticos y magnéticos sin precedentes.
En este artículo exploraremos cómo la evolución de la técnica de medición y el esplendor estético y científico de la Edad Moderna influyeron directamente en la consolidación del Estado moderno, la seguridad jurídica de la propiedad y la concepción matemática del espacio.
1. El Contexto de Transición: Del Renacimiento a la Ingeniería Moderna
La agrimensura en la Edad Moderna evolucionó desde las prácticas de medición heredadas del Renacimiento hasta las bases de la moderna ingeniería. El cambio de paradigma cruzó por el arte y la ciencia, pasando de las cartas terrestres ilustradas y el urbanismo decorativo barroco hacia la estricta exactitud cartográfica impulsada por el Neoclasicismo y la Ilustración.
Esta evolución histórica en la medición del territorio se desarrolló en dos etapas fundamentales:

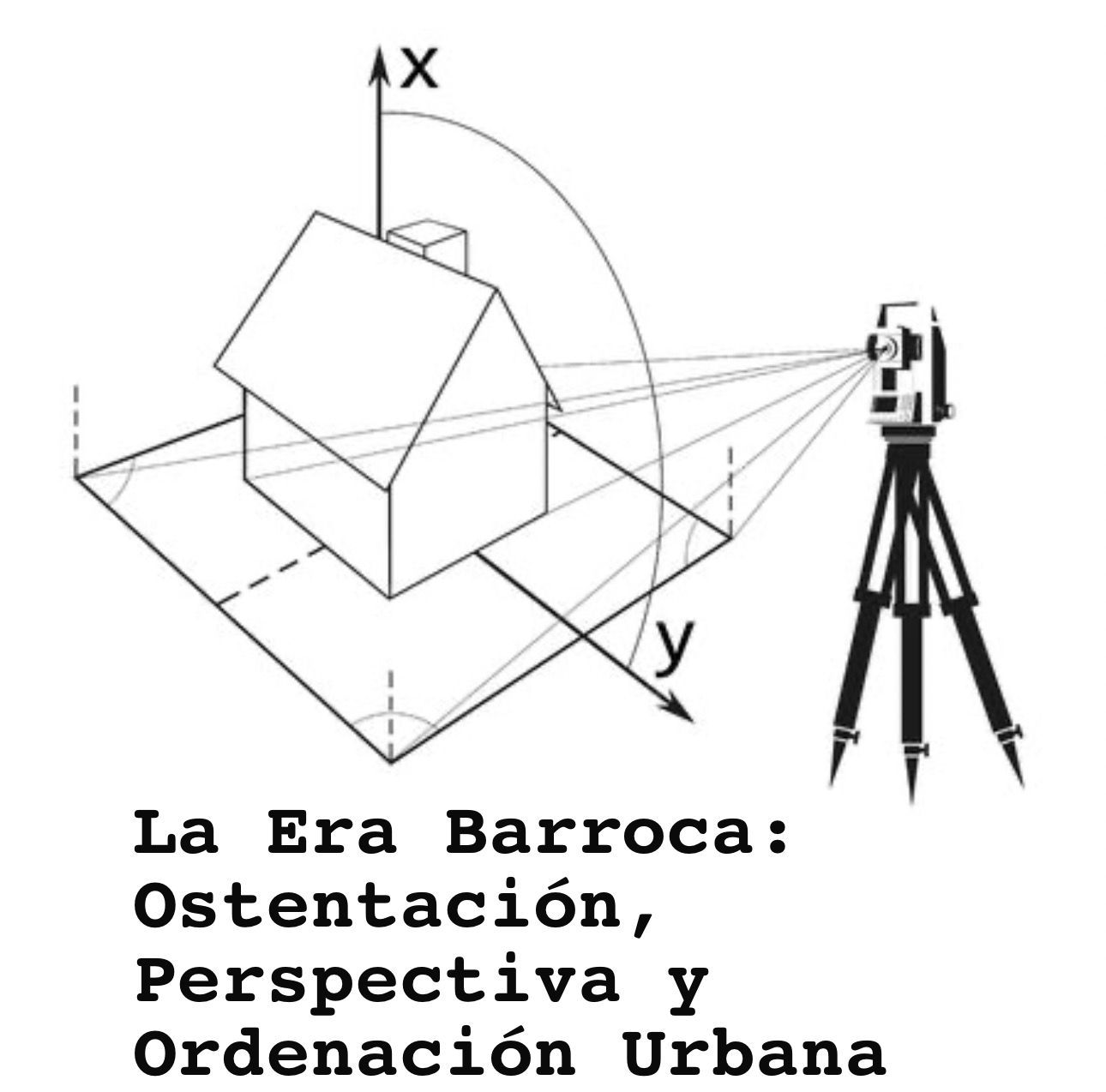

La Era Barroca: Ostentación, Perspectiva y Ordenación Urbana
Durante los siglos XVII y XVIII, el Arte Barroco dominó la escena cultural europea. En el plano territorial, la agrimensura se enfocó en el urbanismo monumental, la creación de grandes jardines geométricos (como los de Versalles) y la reorganización de grandes plazas.
▪️Instrumentación: Se perfeccionaron los teodolitos primigenios y se integró el anteojo astronómico (desarrollado por Kepler y la escuela jesuita), mejorando sustancialmente las mediciones angulares y las lecturas de azimut.
▪️Paradigma: Los trazos buscaban el dinamismo, la teatralidad y las líneas curvas (óvalos, elipses y parábolas). Esto exigió a los agrimensores cálculos trigonométricos complejos para plasmar las visiones ópticas e ilusiones de perspectiva de arquitectos y mecenas directamente sobre el relieve del terreno.
La Precisión Neoclásica: Ciencia, Geodesia y Catastro
A mediados del siglo XVIII, el descubrimiento de las ruinas de Pompeya y Herculano encendió la fiebre por la precisión, la simetría y el clasicismo, sentando las bases de la agrimensura moderna.
▪️Institucionalización: En esta etapa se inició un proceso de profesionalización y titulación académica de los agrimensores. Nacieron los cuerpos estatales de ingenieros y las academias científicas para gestionar los límites de las propiedades de manera científica, restando poder a los gremios empíricos tradicionales.
▪️Medición del Mundo: En 1792, astrónomos como Jean-Baptiste Delambre y Pierre Méchain iniciaron los trabajos geodésicos entre Dunkerque y Barcelona para definir el metro, basado en una diezmillonésima parte del cuadrante del meridiano terrestre. Esto marcó el triunfo definitivo de la racionalidad y el rigor científico neoclásico por sobre el capricho artístico.
1. El Impacto Tecnológico: La Revolución de los Instrumentos
La transición del arte a la ciencia no habría sido posible sin una profunda revolución instrumental. Los métodos rústicos de medición lineal (cuerdas, varas y cadenas simples) dieron paso a dispositivos óptico-mecánicos de alta precisión.
[Miras y Cadenas Gunter] ——–> [Tratamiento Óptico / Retículos] ——–> [Teodolito Geodésico] (Medición Lineal) (Cálculo de Distancias) (Lectura Angular Exacta)
La Evolución del Teodolito y los Nonios
El teodolito se consolidó como el instrumento rey de la agrimensura. La incorporación del nonio o vernierpermitió subdividir las lecturas de los limbos graduados (círculos horizontales y verticales) con una precisión de minutos y segundos de arco. Los agrimensores ya no calculaban «a ojo» las fracciones de grado; la matemática instrumentalizada eliminó la subjetividad del operador.
El Anteojo Astronómico y el Retículo
La sustitución de las viejas alidadas de pínulas por el anteojo dotado de retículo (hilos de araña o seda cruzados en el plano focal) revolucionó la puntería. Este avance permitió la técnica de la taquimetría, mediante la cual se podían calcular distancias indirectas observando una mira graduada a lo lejos, reduciendo drásticamente los errores por deformación del terreno o vegetación.
El Grafómetro y la Alidada de Plano pautado
Para el levantamiento de mapas de mediana escala y catastros urbanos, se popularizó el grafómetro y la prancheta (mesa de campo). Estos instrumentos permitían al agrimensor dibujar y triangular directamente en el terreno, uniendo la toma de datos con la representación gráfica instantánea bajo estrictas reglas de proporcionalidad geométrica.
1. La Geodesia y el Nacimiento del Catastro Científico
Durante el siglo XVIII, el Estado absoluto e ilustrado descubrió que el territorio era su mayor activo económico y militar. Conocer su forma exacta se convirtió en una prioridad de
| EL CATASTRO ILUSTRADO |
| Fase Científica | Fase Económica |
| Triangulación Geodésica | Delimitación Parcela por Parcela | | Fijación de Coordenadas Reales | Valuación Fiscal Justa | | Cartografía de Fronteras | Control de la Propiedad |
La Disputa por la Forma de la Tierra
La Royal Society de Londres y la Academia de Ciencias de París protagonizaron un debate histórico: ¿era la Tierra un esferoide alargado en los polos (Cassini) u achatado (Newton)?
Para resolverlo, se enviaron las famosas misiones geodésicas francesas a Laponia y al Virreinato del Perú (actual Ecuador) en la década de 1730. Los agrimensores y científicos midieron arcos de meridiano mediante redes de triangulación, demostrando empíricamente el achatamiento polar de la Tierra.
El Catastro como Herramienta Fiscal y de Soberanía
La geodesia aportó la red de puntos de control indispensables para que los agrimensores locales amarraran sus mediciones particulares a un marco nacional. Ejemplos como el Catastro de Ensenada (1749) en España demostraron el esfuerzo por registrar la riqueza, la extensión y las fronteras de cada parcela del reino con un sentido de equidad fiscal y control administrativo centralizado.
1. La Reconfiguración de los Territorios Coloniales Americanos
En las colonias americanas, la transición de la medición barroca a la precisión neoclásica no fue un simple cambio estético. Fue una herramienta drástica de control político, fiscal y militar aplicada por las metrópolis europeas.
El Impacto de las Reformas Borbónicas y Pombalinas
A mediados del siglo XVIII, las coronas de España y Portugal buscaron centralizar el poder, erradicar el contrabando y aumentar la recaudación fiscal en ultramar.
▪️Catastros científicos: Se ordenó medir con rigor las tierras reales, las comunales y las de resguardos indígenas para clarificar la propiedad, redistribuir los baldíos y cobrar impuestos precisos.
▪️Ingenieros militares: Estos profesionales, formados en academias científicas (como la de Barcelona o Lisboa), reemplazaron a los agrimensores empíricos y «componedores» de tierras para cartografiar fronteras con precisión astronómica.
▪️Control territorial: La agrimensura neoclásica sirvió para someter los vastos recursos americanos bajo un estricto orden matemático, eliminando las lagunas legales que aprovechaban las élites locales.
La Definición de Fronteras Imperiales
El Tratado de Madrid (1750), basado en el principio del uti possidetis (quien posee de hecho, posee de derecho), obligó a trazar los límites exactos entre los imperios español y portugués en Sudamérica, anulando el ya obsoleto Tratado de Tordesillas.
▪️Comisiones mixtas: Equipos de científicos, astrónomos y agrimensores se adentraron en las densas selvas amazónicas, las cuencas del Orinoco y las llanuras del Río de la Plata.
▪️Uso de tecnología: Emplearon cuadrantes, octantes, sextantes y relojes de péndulo para fijar coordenadas geográficas reales (latitud y longitud) mediante la observación de astros y los satélites de Júpiter.
▪️Fin de los mitos: Los mapas decorados con monstruos marinos, relieves imaginarios y lagos fantásticos propios del imaginario barroco fueron sustituidos por cartas geodésicas limpias, exactas y desnudas de ornamentos inútiles.
MAPA NEOCLÁSICO GEODÉSICO ll | ~ Monstruos Marinos ~ [Dibujo] | | Coordenadas (Lat / Long) | | | Bosques Imaginarios (Escala) | | Red de Triangulación |—-| | | Límites Difusos [Texto] | | Topografía Real [Cifra] |
El Modelo de Cuadrícula Neoclásica en las Ciudades
Aunque las Leyes de Indias ya estipulaban el uso del damero tradicional, el Neoclasicismo impuso una rigidez matemática extrema combinada con proyectos de infraestructura civil orientados al bienestar público.
▪️Trazado higienista: Las nuevas fundaciones y remodelaciones urbanas priorizaron la ventilación de los vientos predominantes, el ancho exacto de las calles para el flujo de carruajes y la alineación perfecta de las fachadas bajo estrictas normativas estéticas.
▪️Obras públicas: Los agrimensores neoclásicos dejaron de ser meros medidores de solares; ahora diseñaban canales de riego, caminos reales, acueductos y defensas portuarias utilizando la altimetría precisa (niveles de agua y de burbuja).
El Sistema de Renglones en Norteamérica (The Land Ordinance)
En las colonias inglesas (que posteriormente conformarían los Estados Unidos), la transición neoclásica se consolidó de manera radical con la Land Ordinance de 1785, una política territorial ideada e impulsada por Thomas Jefferson.
▪️Racionalismo puro: Se dividió todo el territorio al oeste de los Apalaches mediante el sistema Public Land Survey System (PLSS), creando una cuadrícula perfecta de municipios de 6 por 6 millas (townships), subdivididos a su vez en secciones de una milla cuadrada (640 acres).
▪️Venta eficiente: Este diseño ortogonal ignoraba por completo la topografía natural (ríos, montañas o valles) con un único fin: permitir la compra, venta y colonización masiva de tierras a distancia. Un comprador en Nueva York podía adquirir una sección exacta en el Medio Oeste con solo mirar las coordenadas numéricas en un mapa, consolidando el triunfo de la abstracción matemática neoclásica sobre la geografía viva.
Para profundizar en el rigor técnico de la época, debemos entender que la agrimensura de los siglos XVII y XVIII se fundamentó en la transición de la geometría plana euclidiana hacia el uso intensivo de la trigonometría plana y esférica, apoyada por el nacimiento de los logaritmos. Los agrimensores neoclásicos y barrocos redujeron el trabajo físico de campo gracias al cálculo matemático indirecto.
1. El Uso de Logaritmos: El Motor del Cálculo Rápido.
2. Métodos de Triangulación Plana.
3. El Método de Radiación y Resolución de Triángulos Oblicuángulos.
4. Trigonometría Esférica para Fronteras y Geodesia.
5. Cálculo de Áreas de Parcelas Irregulares
6. Altimetría y Corrección por Curvatura Terrestre.
Para entender la transición del Arte Barroco a la Precisión Neoclásica, es fundamental revisar la vida y obra de los hombres que ejecutaron este cambio en el terreno. A continuación, se detallan las biografías de cuatro agrimensores y científicos clave dos en Europa y dos en América Latina cuyas mediciones transformaron la geografía, la política y la ciencia de los siglos XVII y XVIII.
1. Jean-Baptiste Delambre (1749 – 1822) y Pierre Méchain (1744 – 1804)
La cumbre de la precisión neoclásica y la medición del metro.
¿Quiénes fueron?: Astrónomos, matemáticos y geodestas franceses elegidos por la Academia de Ciencias de París para llevar a cabo la mayor hazaña de agrimensura de la era neoclásica: medir el arco del meridiano terrestre para definir el sistema métrico decimal.
Aporte técnico e histórico: Entre 1792 y 1798, en plena Revolución Francesa, Delambre se encargó de medir el sector norte (desde Dunkerque hasta Rodez) y Méchain el sector sur (desde Rodez hasta Barcelona). Utilizaron el círculo repetidor de Borda (un teodolito ultrapreciso de la época) para realizar una inmensa red de triangulación que unía ambos puntos.
Impacto: El trabajo de campo de estos dos hombres eliminó para siempre las medidas locales caprichosas basadas en el cuerpo humano (pies, varas, leguas) y dio origen al metro (la diezmillonésima parte del cuadrante del meridiano). Méchain, obsesionado con la perfección neoclásica, descubrió una pequeña discrepancia astronómica en sus datos de Barcelona que lo sumió en una profunda depresión y lo llevó a regresar al campo en España, donde murió de malaria intentando corregir su medición.
1. Giovanni Domenico Cassini (1625 – 1712)
El paso del urbanismo barroco a la primera gran red geodésica nacional.
¿Quién fue?: Astrónomo y geómetra italiano, nacionalizado francés, que se convirtió en el primer director del Observatorio de París bajo el mecenazgo del rey Luis XIV (el máximo exponente del Barroco absoluto).
Aporte técnico e histórico: Cassini revolucionó la agrimensura a gran escala al aplicar la astronomía a la cartografía. Utilizó los eclipses de los satélites de Júpiter (un método propuesto por Galileo) como un reloj celestial perfecto para determinar, por primera vez con precisión matemática, la longitud geográfica de las costas de Francia. Al plasmar estos datos, el mapa de Francia «encogió» territorialmente, lo que llevó a Luis XIV a bromear diciendo que Cassini le había quitado más territorio del que jamás hubiera perdido en una guerra.
Impacto: Cassini inició el diseño del mapa topográfico general de Francia, un proyecto que continuaron tres generaciones de su familia (Cassini II, III y IV). Este mapa fue la primera gran carta nacional levantada enteramente mediante triangulación geodésica y cálculos trigonométricos estrictos, marcando el estándar que seguirían todos los estados modernos europeos.
1. Félix de Azara (1742 – 1821)
El agrimensor ilustrado de las fronteras sudamericanas.
¿Quién fue?: Militar, ingeniero y naturalista español enviado a América del Sur como comisionado de la Corona española para delimitar las fronteras con el Imperio portugués tras el Tratado de San Ildefonso (1777), el cual buscaba corregir sobre el terreno los acuerdos previos del Tratado de Madrid (1750). [1]
Aporte técnico e histórico: Azara llegó a Buenos Aires en 1781 esperando trabajar junto a los ingenieros portugueses. Ante los retrasos y sabotajes diplomáticos de la comitiva lusitana, decidió internarse por su cuenta en las regiones del Río de la Plata, Paraguay y Mato Grosso. Durante más de 13 años, provisto de octantes, cronómetros y tablas de logaritmos, fijó las coordenadas astronómicas exactas de ríos, colinas y pueblos.
Impacto: Su rigor neoclásico barrió de golpe la cartografía imaginaria y difusa del Barroco colonial en Sudamérica. Al no limitarse a trazar líneas de propiedad, Azara describió la fauna, la geografía humana y las injusticias del sistema de tierras colonial. Sus mapas e informes técnicos fueron fundamentales para el posterior ordenamiento territorial de las nacientes repúblicas de Argentina, Uruguay y Paraguay tras la independencia.
1. Francisco José de Caldas (1768 – 1816)
El «Sabio Caldas»: Ciencia criolla y altimetría andina.
¿Quién fue?: Científico, astrónomo, geógrafo y agrimensor criollo nacido en Popayán (Virreinato de la Nueva Granada, actual Colombia). Es considerado uno de los mayores exponentes de la Ilustración y la precisión científica en la América hispana.
Aporte técnico e histórico: Caldas revolucionó la topografía y la altimetría andina de manera independiente. Ante la dificultad de conseguir barómetros costosos y frágiles en las colonias para medir la altura de las montañas, inventó el hipsómetro. Este instrumento permitía calcular la altitud de un lugar determinando con precisión matemática el punto de ebullición del agua destilada, basándose en la relación física entre la presión atmosférica y la temperatura.
Impacto: Su trabajo llamó la atención de Alexander von Humboldt durante su expedición americana, con quien compartió datos y métodos de medición. Caldas fue nombrado director del primer Observatorio Astronómico de Bogotá, desde donde lideró el levantamiento de cartas geográficas basadas en determinaciones astronómicas rigurosas de latitud y longitud. Su trágico final llegó durante las guerras de independencia de Colombia: fue fusilado por las fuerzas realistas del pacificador Pablo Morillo, dejando la famosa y oscura frase en la historia de la ciencia latinoamericana: «España no necesita de sabios».
Al cerrar el siglo XVIII, el agrimensor ya no era el práctico medieval que medía con varas de madera ni el artista barroco que acomodaba las líneas al capricho óptico de un palacio. La Edad Moderna transformó la disciplina en una ciencia exacta respaldada por la astronomía, la óptica y la trigonometría esférica.
Al definir con precisión el límite de la propiedad individual y la frontera del Estado, la agrimensura se convirtió en la piedra angular de la seguridad jurídica, la recaudación fiscal moderna y el nacimiento de la ingeniería civil contemporánea.
Después de la agrimensura tradicional de la Edad Moderna, el siguiente gran paso evolutivo fue la topografía científica e industrial y el nacimiento de la geodesia moderna durante la transición al siglo XIX, ese será en el futuro inmediato nuestro próximo abordaje.
