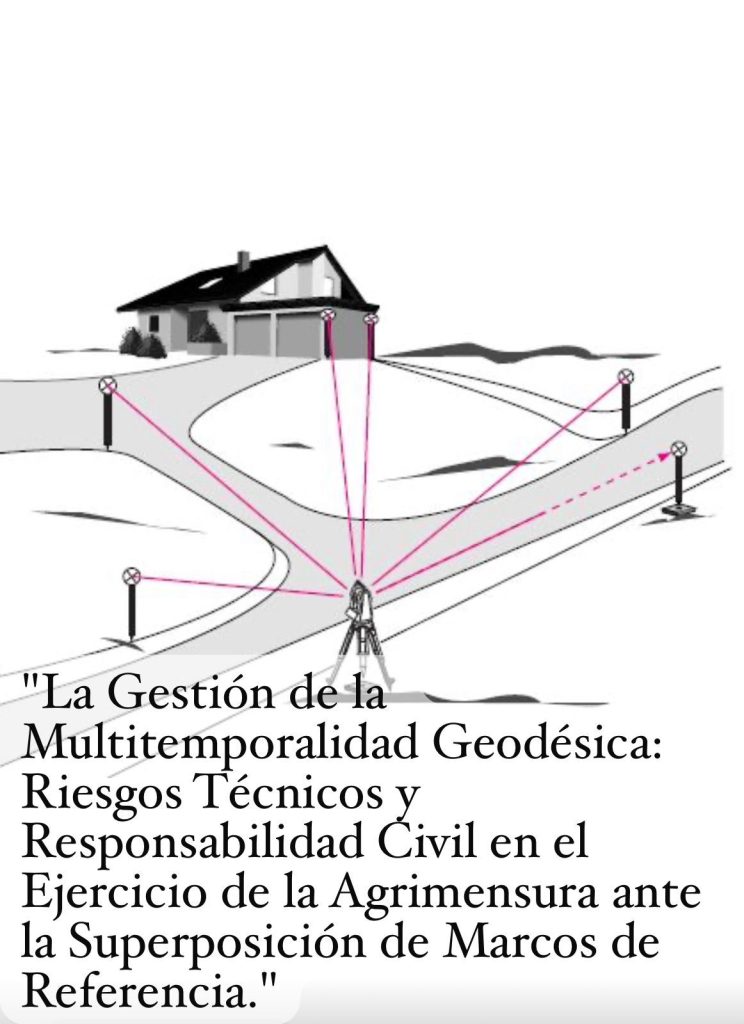

«La Gestión de la Multitemporalidad Geodésica: Riesgos Técnicos y Responsabilidad Civil en el Ejercicio de la Agrimensura ante la Superposición de Marcos de Referencia.»
Por Ramón Oniel Jimenez Rodríguez (Agrimensor)
Este importante tema sobre los diferentes tipos de marcos de referencia, denominados como mixtos, por ser analizados cartográficamente de manera simultánea en la República Dominicana, es preciso analizar sus impactos en el sistema catastral, donde se conoce por lo menos un parámetro del margen de desplazamiento, así evitar burocracia con otras instituciones que manejan menos el tema o que al frente solo están profesionales de otras áreas que no tienen nada que ver con el sistema de coordenadas, cuando el análisis debe estar dirigido por agrimensores.
Lo primero que llega a la opinión pública sobre los desafíos técnicos que envuelven el ejercicio profesional de la agrimensura es la modificación de “x” ley; sin embargo, la mayoría de leyes tienen su sistema de actualización o adaptación a los nuevos tiempos.
Un rechazo de una solicitud de mensura para saneamiento, cuando los lugareños de las diferentes zonas o pueblos saben dónde es el límite físico real de un área protegida, por ejemplo, categoría 3 o 4; sin embargo, quienes administramos las informaciones técnicas, con solo ver en el control cartográfico que la porción a mensurar muerde (superpone con una franja) de la capa digital del área protegida, la respuesta automáticamente es el RECHAZO.
Sin analizar y evaluar técnicamente que ambas infraestructuras geodésicas son distintas, que son coordenadas UTM, producidas o extraídas en modelos geodésicos diferentes y por esta razón existen superposiciones sistemáticas, no reales, solo cartográficas, eso es sumamente frustrante y es señal de que en materia de análisis geodésico el colectivo de la agrimensura está en la cuerda floja, siendo este un tema que debe estar sobre la mesa a los fines de hacer las actualizaciones de lugar.
La mayoría de las áreas protegidas están limitadas por límites físicos bien definidos, como ríos, carreteras, caminos forestales, caminos vecinales, trillos, relieve, lima hoya, lima tesa, quebradas, linderos parcelarios, líneas geodésicas o imaginarias, acantilados, farallones, entre otros.
Ejemplo. La Ley Sectorial de Áreas Protegidas No. 202-04, es el marco legal que rige la conservación, gestión y uso sostenible de los recursos naturales en las zonas bajo protección de la República Dominicana.
Históricamente, la delimitación de las áreas protegidas en la República Dominicana bajo esta ley ha estado vinculada al siguiente sistemas.
NAD27 (North American Datum of 1927): Gran parte de la cartografía base y los límites originales establecidos en los anexos de la ley se definieron utilizando este datum, que era el estándar oficial en el país antes de la transición a sistemas modernos.
Esto significa que actualmente las mensuras catastrales, su verificación cartográfica, interactúan con dos sistemas geodésicos en una misma capa cartográfica, la cual debe ser analizada con mucha prudencia antes de observar o rechazar un expediente; esto es por las diferencias de coordenadas, las cuales pueden ser transformadas o analizadas cartográficamente. En última instancia, una inspección técnica, a los fines de validar el desplazamiento cartográfico versus la realidad física.
La Ley Sectorial de Áreas Protegidas No. 202-04, en sus artículos 26 y 27, define el rol que juegan Mensuras Catastrales, Tribunal de Tierras, Registro de Títulos, Instituto Cartográfico Militar, Instituto Geográfico Nacional “José Joaquín Hungría Morell” (IGN-JJHM) y otras instituciones del Estado como Bienes Nacionales y Catastro Nacional. Lo que he querido plasmar es que las capas cartográficas se pueden actualizar y esto lo puede promover Mensuras Catastrales, basándose al sistema catastral y en concordancia con las referidas instituciones.
Esta ley define bien su rol y otorga actualización de planos de áreas protegidas por estas instituciones, o sea lo que conocemos como interinstitucional; por ende, tanto mensuras catastrales como el colectivo de la agrimensura, llámese Codia y Asodagrim, deben solicitar al Ministerio de Medio Ambiente lo siguiente:
1: Actualizaciones de las capas cartográficas de las áreas protegidas al marco geodésico de referencia actual.( Mensuras Catastrales).
2: Levantamiento real físico de zonas sensibles ambientales con gran influencia económica y comercial.
3: Las notificaciones, las certificaciones y los informes deben ser enviados y solicitados electrónicamente en el Ministerio de Medio Ambiente; de igual forma, las respuestas.
4: Para las audiencias en los Tribunales de Tierras, el Ministerio de Medio Ambiente debe hacerse representar no solo por un profesional del derecho; debe integrarse un profesional de la agrimensura, para que el debate sea equilibrado ante el juez y así no se vean desigualdades técnicas.
5: Los gremios deben proponer un reglamento ambiental, que defina las zonas de impacto catastral y los conceptos técnicos como las limas, hoyas, las quebradas, por citar algunas, y las elevaciones o alturas de las diferentes zonas en el país para su regularización catastral.
6: Otros.
Para que se pueda comprender cómo interactúan los diferentes marcos de referencia geodésico sobre una misma plataforma o capas cartográficas, se puede decir lo siguiente:
Los parámetros técnicos entre el Datum Norteamericano de 1927 (NAD 27) del Caribe y el Marco de Referencia Terrestre Internacional (ITRF) representan una transición de un sistema local, fijo en la superficie, a un sistema global geocéntrico de alta precisión. Mientras que el NAD 27 es un datum estático basado en mediciones históricas, el ITRF es un marco cinemático que considera el movimiento constante de la Tierra.
Diferencias elipsoidales: NAD 27 utiliza el elipsoide Clarke 1866, diseñado para adaptarse a Norteamérica localmente. ITRF utiliza modelos como el GRS80, cuyo semieje mayor es de 6.378.137 metros. En cambio, el elipsoide Clarke es físicamente mayor en algunas dimensiones (semieje mayor de 6.378.206,4 metros).
Desplazamiento de datos: debido a estos diferentes modelos y orígenes, el desplazamiento entre NAD 27 y sistemas modernos como WGS 84 (que está estrechamente alineado con ITRF) puede ser de hasta 200 metros.
Naturaleza dinámica: El ITRF tiene en cuenta el movimiento de las placas tectónicas, con algunas placas desplazándose aproximadamente 2,5 cm por año con respecto al sistema ITRF. El NAD 27 es un marco «local» que se mueve con la placa, lo que significa que sus coordenadas no cambian ni siquiera con el movimiento del terreno físico.
Interacción en la plataforma Google Earth.
Google Earth utiliza principalmente el sistema WGS 84 (Sistema Geodésico Mundial 1984) para su globo digital. Dado que WGS 84 e ITRF se han fusionado progresivamente y ahora son tan similares que pueden considerarse idénticos en casi todos los casos, Google Earth funciona eficazmente en un entorno alineado con ITRF.
Visualización y transformación: Google Earth suele mostrar las coordenadas en latitud y longitud (WGS 84). Si un usuario importa datos originalmente en NAD 27 (como mapas históricos del USGS), no se alinearán correctamente sin una transformación de datum.
Procedimientos de corrección: Para garantizar que los datos de NAD 27 coincidan con las imágenes de Google Earth, primero deben transformarse a WGS 84. Por ejemplo, el software SIG común utiliza fórmulas de transformación específicas (como «NAD_1927_To_WGS_1984_1», específicamente para datos del Caribe) para resolver estas diferencias.
Opciones de coordenadas: Google Earth Pro permite visualizar coordenadas en varios sistemas, como grados decimales, Universal Transverse Mercator (UTM) y el Sistema de Referencia de Cuadrícula Militar (MGRS). Sin embargo, modificar estas opciones solo modifica el formato de visualización y no modifica el datum WGS 84 subyacente de la plataforma.
Parámetros de transformación
Las transformaciones modernas de marcos heredados como NAD 27 a ITRF a menudo requieren procesos de varios pasos o modelos matemáticos especializados porque no existe una fórmula de un solo paso que pueda corregir con precisión todas las distorsiones históricas.
Transformaciones de Helmert: utilizan 7 parámetros (3 traslaciones, 3 rotaciones y 1 factor de escala) para conectar marcos cartesianos.
Parámetros cinemáticos: Las soluciones ITRF actuales (como ITRF2020) a menudo utilizan 14 parámetros (los 7 estándar más sus tasas de cambio a lo largo del tiempo) para mantener la precisión a medida que la superficie de la Tierra se desplaza.
El colectivo de la agrimensura tiene grandes desafíos sobre este importante tema, ¿por qué?
La interacción de diferentes marcos de referencia geodésicos sobre una misma plataforma es uno de los desafíos técnicos más comunes en la cartografía moderna y los Sistemas de Información Geográfica (SIG). Cuando capas de datos con distintos marcos «coexisten», el resultado puede variar desde una integración perfecta hasta errores de precisión significativos.
A continuación les comparto los mecanismos y conceptos clave de esta interacción:
Si simplemente superpones capas con diferentes marcos de referencia sin transformarlas, los objetos no se alinearán correctamente. Este error, conocido como desplazamiento de datum (datum shift), puede variar desde unos pocos metros hasta cientos, dependiendo de qué tan diferentes sean los elipsoides y centros de masa de cada sistema.
7:El Fenómeno del «Desplazamiento» (Datum Shift)
Si visualizas dos capas que representan el mismo objeto físico (por ejemplo, una carretera) pero usan marcos de referencia distintos (como el antiguo PSAD56 frente al moderno WGS84), verás que no coinciden.
La causa: Cada marco de referencia (datum) utiliza un elipsoide o un punto de origen diferente para calcular las coordenadas.
El efecto: Un mismo punto en la realidad tendrá coordenadas de latitud y longitud distintas en cada sistema. En Sudamérica, por ejemplo, la diferencia entre marcos antiguos y modernos puede ser de hasta 200 o 500 metros.
8:Transformación al Vuelo (On-the-Fly Projection)
Las plataformas modernas (ArcGIS, QGIS, Google Maps) gestionan esta interacción mediante una técnica llamada proyección al vuelo.
Sistema de Referencia de la Vista: La plataforma elige un marco de referencia «maestro» para el lienzo o mapa.
Conversión Dinámica: Cuando añades una capa con un marco distinto, el software no cambia los datos originales, sino que calcula matemáticamente dónde deberían estar esos puntos en el sistema de la vista en tiempo real.
Limitación: Esto consume recursos de procesamiento y, si no se selecciona el algoritmo de transformación correcto, puede introducir errores métricos.
9:Métodos Matemáticos de Interacción
Para que los marcos «hablen» entre sí, el software aplica transformaciones matemáticas. Las más comunes son:
Transformación de Molodensky: Utiliza tres parámetros de traslación (dx,dy,dz) para pasar de un sistema a otro. Es simple pero menos precisa en áreas grandes.
Transformación de Bursa-Wolf: Utiliza 7 parámetros (3 traslaciones, 3 rotaciones y 1 factor de escala). Es el estándar para alta precisión.
Rejillas de Regresión (NTv2): Utiliza archivos de rejilla que contienen las distorsiones locales. Es el método más exacto para convertir datos históricos a marcos modernos.
10:El Rol del WGS84 como «Lenguaje Universal»
En la práctica cartográfica digital, casi todas las interacciones pasan por un intermediario. La mayoría de los softwares utilizan el WGS84 (el sistema que usa el GPS) como un pivote.
La plataforma toma las coordenadas del Sistema A.
Las convierte internamente a Geocéntricas (X, Y, Z) respecto al WGS84.
Las proyecta finalmente al Sistema B o al sistema de visualización.
11:Marcos Estáticos vs. Marcos Dinámicos
Un nivel de interacción más complejo ocurre con el paso del tiempo debido a la tectónica de placas:
Marcos Estáticos (clásicos): Se «pegan» a la placa tectónica y se mueven con ella (ej. SIRGAS en América Latina).
Marcos Dinámicos (ITRF): Consideran que las coordenadas cambian cada segundo debido al movimiento de la Tierra. Para que interactúen correctamente hoy en día, no solo se necesita saber el datum, sino también la época (la fecha exacta en que se tomó el dato), aplicando modelos de velocidad de placas.
Nota Crítica: El error más común no es que el software no pueda mezclarlos, sino que el agrimensor ignore la «advertencia de transformación». Si no defines qué transformación usar, el software elegirá una por defecto que podría no ser la adecuada para tu región geográfica.
Este es un tema de vanguardia y de suma complejidad técnica y jurídica. En la era de la geodesia dinámica, la transición de marcos de referencia «estáticos» a «dinámicos» ha creado una brecha de vulnerabilidad para los profesionales de la agrimensura y la ingeniería.
12: El Fenómeno de la Multitemporalidad Geodésica
La multitemporalidad surge porque la Tierra es un cuerpo dinámico (tectónica de placas, post-glaciación, sismicidad). En la práctica topográfica, esto se manifiesta cuando conviven datos medidos en distintas épocas de referencia bajo un mismo marco (ej. ITRF94 vs. ITRF2014) o bajo marcos distintos (locales vs. globales).
Factores Críticos:
Velocidades de placa: El desplazamiento constante de las estaciones de referencia (CORS).
Deformaciones locales: Eventos sísmicos que desplazan bloques de terreno de forma no lineal.
Obsolescencia de marcos: El uso de cartografía antigua vinculada a marcos «fijos» frente a mediciones GNSS de alta precisión en tiempo real.
13: Riesgos Técnicos en la Práctica
La superposición de marcos de referencia sin una gestión rigurosa del tiempo genera errores que no son instrumentales, sino conceptuales:
Inconsistencia Geométrica: La superposición de planos de distintas épocas genera «gaps» (vacíos) o solapamientos ficticios en la propiedad inmobiliaria.
️Errores de Transformación: El uso de parámetros de transformación estáticos en zonas con alta dinámica tectónica introduce distorsiones métricas que invalidan la precisión del deslinde.
Propagación del Error: Al utilizar una Red Geodésica Nacional que no ha sido actualizada o que no cuenta con un modelo de velocidades robusto, el agrimensor hereda el error sistémico del marco.
14:Responsabilidad Civil del Agrimensor
Desde la perspectiva jurídica, la multitemporalidad redefine el concepto de «error profesional». La responsabilidad civil suele derivar de:
Falta de Diligencia Técnica: No considerar la época de la medición. Un agrimensor que ignora el desplazamiento de placas en una zona de alta actividad podría ser responsable de un error de ubicación de límites.
Daños a Terceros: Si la superposición de marcos provoca una invasión de propiedad o un error en el diseño de una infraestructura crítica, el profesional puede enfrentar demandas por daños y perjuicios.
Vicio de Consentimiento en Contratos: La entrega de un plano con coordenadas «exactas» pero referidas a un marco obsoleto puede considerarse información engañosa si afecta el valor o la utilidad del suelo.
Nota Crítica: En muchos sistemas legales, la «buena fe» no exime de responsabilidad si el error era técnicamente previsible mediante el uso de estándares geodésicos modernos.
15: Estrategias de Mitigación y Gestión.
Para gestionar la multitemporalidad, la práctica moderna debe evolucionar hacia la Trazabilidad Geodésica Total:
- Metadatos de Época: Cada coordenada ( X,Y, Z ) debe ir acompañada obligatoriamente de su época de medición (t).
- Modelos de Velocidades: Aplicación de modelos como VEMOS para proyectar mediciones históricas a la época actual.
- Certificación de Redes: Uso exclusivo de estaciones de referencia activas con mantenimiento de coordenadas actualizado.
- Seguro de Responsabilidad: Pólizas que cubran específicamente errores técnicos derivados de cambios en marcos de referencia oficiales.
Conclusión
La superposición de marcos de referencia no es solo un reto matemático; es un riesgo sistémico para la seguridad jurídica de la tenencia de la tierra. El agrimensor actual no solo mide «distancias», sino que gestiona el tiempo dentro del espacio geográfico.
Para un agrimensor, trabajar con marcos de referencia mixtos no es solo un reto técnico; es enfrentarse a un «caos geodésico» que puede invalidar años de trabajo legal y técnico. Cuando se mezclan datos de redes antiguas (locales) con sistemas satelitales modernos (globales), el riesgo de errores catastróficos aumenta exponencialmente.
